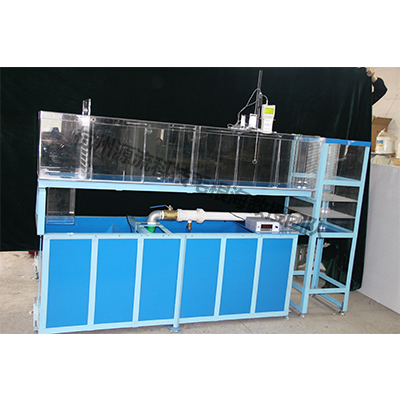

自循環明渠水力學緩流實驗槽

型號：MGH-HF 3-3-3

規格及功率：2400×500×1430，220V，600W

主要功能：

1.滿足明渠流穩水系統設計、流量測量等實驗技能訓練；

2.進行不同材料、管徑模型立管緩流流態演示的定性分析實驗；

3.明渠流動緩流測速實驗，斷面的流速分布及其流量測量；

4.測量緩流流態下的佛汝德數Fr；

5.用于科研，如海底輸油管線抗沖刷的緩流動床實驗等；

主要配置及技術參數：

1.實驗水槽尺寸：層疊式結構，展開總長4.4m，水槽實驗段總長2m，槽寬0.3m，槽深0.4m；槽壁軌道不平整度0.2mm；全鋁合金骨架。

2.美國原裝進口精密傳感器，實時數顯分體式流量計，最大流量5.5 L/s；

3.實驗槽頭部和進水段采取多項穩水技術措施，進流穩定，斷面流速均勻。穩水頭部滿足進口全斷面上各點處為等流速均勻進口的緩流要求；

4.緩流尾門為緩流槽創新研發，尾部出流全斷面勻速可調。尾門為可調節水位，並滿足在出流斷面上各點處均為等流速的均勻出流要求；

5.采用便攜式旋槳流速儀測量緩流流速，分體式流量計測量流量。

6.流速儀固定在二維滑動側橋上，其測點的高程和橫向坐標值由測橋的二維標尺測量。

7.實驗水槽、量水槽及蓄水箱等，均用透明或彩色有機玻璃制造，水泵選用了鋁合金防銹潛水泵。經久耐用、不漏、不銹。
